Cabo Coaxial RG213 LSZH-SHF1

Pequena descrição:

Aplicação: Instalações a bordo, Ambiente marítimo, Instalações fixas ou portáteis, Uso interno, instalações fixas, Altas taxas de dados, Navios, Alta velocidade e Embarcações leves.


RFQ

Detalhes do produto

Etiquetas de produto

Aplicação: Instalações a bordo, Ambiente marítimo, Instalações fixas ou portáteis, Uso interno, instalações fixas, Altas taxas de dados, Navios, Alta velocidade e Embarcações leves.
Jaqueta Externa: LSZH
Diâmetro Externo: 10,30±0,20 mm
Peso: 160 kg/km
Normas: IEC 60332-1, IEC 60332-3, IEC 60754-1/2, IEC
61034-1/2, UL 1581 VW-1

Projeto e Construção

Condutor: fio de cobre trançado
Tamanho do condutor: 7/0,75±0,01 mm
Isolamento: Polietileno Sólido
Isolamento OD: 7,24±0,15 mm
Espessura do isolamento: 2,25 mm (Min) 2,50 mm (Nom)
Escudo de folha: folha de AL/PET/AL
Trança: fio de cobre nu
Formação da Trança: 16x8x0,18
Cobertura da Trança: ≥85%
Revestimento externo: LSZH SHF1
Espessura da jaqueta 1,00 mm (Min) 1,15 mm (Nom)
Revestimento externo: 10,30 ± 0,20 mm
Cor da jaqueta externa: cinza (opcional)

Propriedades ambientais e desempenhos de incêndio

Grau de acidez dos gases: IEC 60754-1/2
Gás ácido halogênio: IEC 60754-1/2
Emissão de Fumaça: IEC 61034-1/2
Retardador de chama: IEC 60332-1-2
Retardador de fogo: IEC 60332-3-22

Características elétricas

Resistência CC do condutor interno: ≤ 7Ω /km
Resistência CC do Condutor Externo: ≤ 8Ω km
Capacidade: 100±5pF/m
Impedância característica 200MHz: 50±3Ω

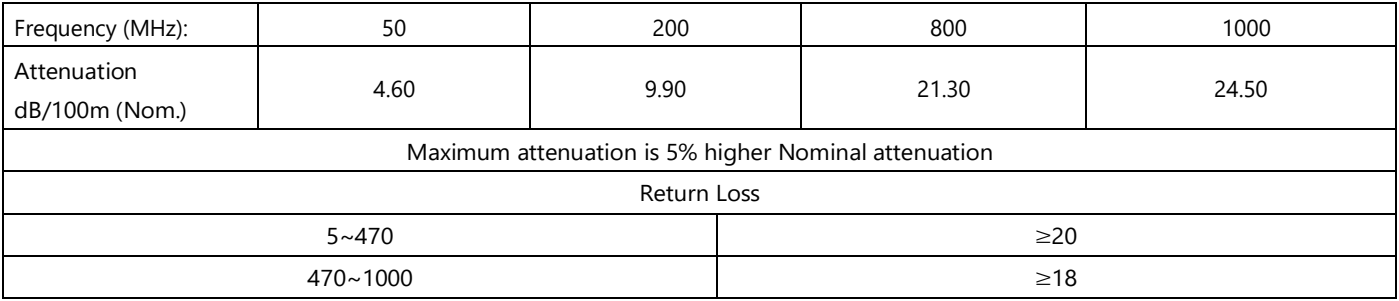

Propriedades elétricas

8
